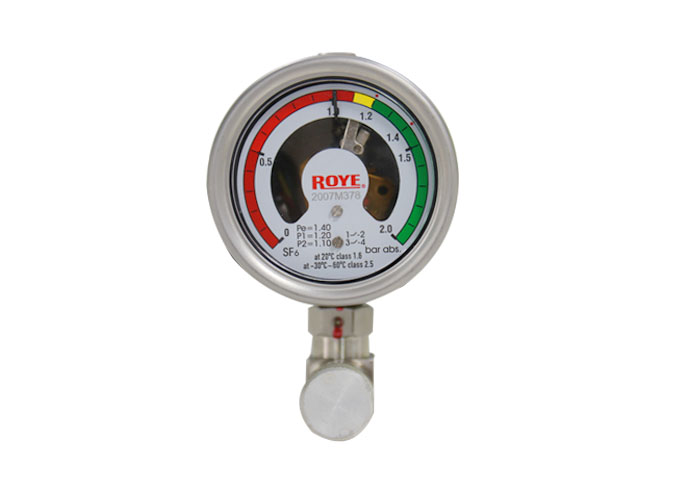

● 充氣口、微水測試口、校驗口和氣體關斷閥門口是同一個口，在同一位置對SF6電氣設備進行充氣以及微水測試或關斷SF6電氣設備的SF6氣路對密度繼電器進行校驗，最大程度地減少了漏氣點。
● 不需要額外進行氣道的開閉操作，就可以實現對密度繼電器進行直接校驗，無須設置開啟和關斷標志，可以徹底防止誤操作，完全能夠確保SF6電氣設備密封和運行安全。
● 焊接成一體化，漏點少，全部采用亞弧焊自動焊接，全部采用氦氣質譜儀檢漏，確保密封。
● 外形小，可以適合多種SF6電氣設備，規格齊全，已有40多種，基本覆蓋國產和進口SF6電氣設備。
● 全新的表玻璃和接點引出線密封技術，可以保證接點不受氧化，大大提高使用壽命，可以保證殼體長期密封，保證產品的精度，避免誤動作發生。
● 壓力測量元件采用進口的巴登管，溫度補償元件采用進口材料，精度高，補償性能穩定；
● 控制、指示為一體，方便使用；
● 適用于SF6、SF6混合氣體、N2、干燥空氣、壓縮空氣的監測。
● 精度：1.6級（at 20℃）；2.5級（at -40℃～＋65℃）；
● 觸點容量：30 VA，最大工作電壓380V，最大電流1A（磁助式電接點）；或AC/DC 250V，1000VA/500W（微動開關）；（具體見型號說明）
● 密封性能：≤1×10-8mbar.l/s（SF6氣路和殼體，氦氣檢驗）；
● 電氣性能：工頻耐壓，2KV，1min（接點對地）；
● 抗振性能：20m/s2；
● 抗沖擊性能：30g
● 觸點數量：1～2對（最多可以4對），常開常閉任意選擇；
● 殼體尺寸：Φ64mm
● 外殼防護等級：IP65。
型號 說明 | FDM-1 | FDM-2 | FDM-3 | FDM-4 | FDM-5 |
觸點容量 | 30VA，最大工作電壓380V，最大電流1A （磁 助式電接 點） | 30VA，最大工作電壓380V，最大電流1A （磁 助式電接 點） | AC/DC 250V, 1000VA/500W （微動開關） | AC/DC 250V, 1000VA/500W （微動開關） | AC/DC 250V, 1000VA/500W （微動開關） |
| 是否充油 | 否 | 是 | 否 | 是 | 否 |
| 感壓元件 | 巴登管 | 巴登管 | 巴登管 | 巴登管 | 巴登管 |
